Transformador do sistema de armazenamento de energia de bateria de 146 MVA
Classificações de tensão primária: 66 kV
Classificações de tensão secundária: 33 kV
FAIXA DE TAP HV: -10% a +15%
Padrões: COMO
Classificação de potência: 146 MVA
Método de resfriamento: ONAN
Tem dúvidas? Os representantes de vendas da GNEE estão disponíveis para chat ao vivo agora
Enviar e--e-mail:sales@gneeelectric.com
Telefone:+8615824687445
é um dos fabricantes e fornecedores mais confiáveis de transformadores de sistema de armazenamento de energia de bateria de 146 mva na China. Se você vai comprar um transformador de sistema de armazenamento de energia de bateria de 146 mva personalizado feito na China, bem-vindo para obter uma cotação de nossa fábrica. Produtos de qualidade e preço razoável estão disponíveis.
introdução deTransformador BESS de 146 MVA
GNEE TRANSFORMER fornece transformador de sistema de armazenamento de energia com bateria de 146 MVA.
A GNEE projeta transformadores BESS com baixa impedância, alta resistência térmica e construção de enrolamento{0}robusto harmônico, garantindo operação estável em todos os modos.
Os transformadores do sistema de armazenamento de energia da bateria são projetados para fazer a interface dos sistemas de armazenamento de energia da bateria com a rede elétrica de média tensão. Esses transformadores operam em modo bidirecional, lidando com ciclos de carga e descarga do Sistema de Conversão de Energia (PCS), e devem suportar comutação frequente, harmônicos transitórios rápidos e cargas não lineares.

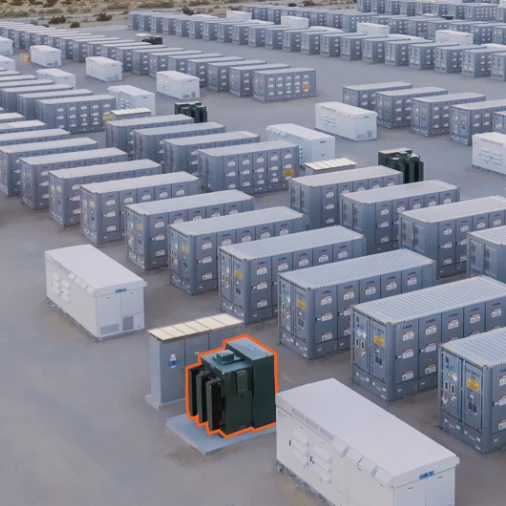

O transformador de 146 MVA foi projetado especificamente para estações de energia do Battery Energy Storage System (BESS). Projetado com uma configuração de divisão dupla-, ele atenua a interferência eletromagnética e as correntes circulantes, reduzindo assim os harmônicos e melhorando a qualidade da energia. Com classificação de proteção IP56, é adequado para instalação externa e pode operar em um sistema máximo de 72,5 kV.
Especificações do transformador BESS de 146 MVA
| Avaliação | 146/73/73 MVA |
| Fase | 3 |
| Freqüência | 50Hz |
| Tensão primária nominal | 66 000 V |
| Tensão secundária nominal | 33 000 V / 33 000 |
| Grupo de vetores | YN0d11d11 |
| Impedância | 12.0% |
| Modo de operação | Obrigação |
| Localização | Ar livre |
| Grau de proteção | IP56 |
| Aumento da temperatura em plena carga | 65 graus |
| Nível sonoro médio a 1 metro | 70,2dB |
| Conformidade harmônica | Conforme projeto |
perfil de companhia
GNEE TRANSFORMER possui forte capacidade de produção e uma equipe de marketing eficiente.
Nossos produtos de transformadores incluem transformadores de ultra-alta tensão de 500kV, 400kV, 330kV, 220kV e 110kV, vários transformadores-do tipo seco/transformadores imersos em óleo/transformadores de liga amorfa de 35kV e abaixo, novos transformadores de energia e subestações pré-fabricadas,
Séries de exportação: transformador-monofásico, transformador-trifásico, transformador cilíndrico, transformador de isolamento, transformador de controle, regulador de tensão e outros produtos, e diversas especificações de transformadores especiais, como transformadores de aterramento, bobinas de supressão de arco, transformadores Bitcoin, cabines pré-fabricadas, reatores, transformadores de fornos elétricos, transformadores retificadores, transformadores de mineração, transformadores marítimos, etc.
GNEE TRANSFORMER passou sucessivamente pela certificação do sistema ISO9001, ISO14001, ISO45001, SA8000. Ao mesmo tempo, transformadores de distribuição de nível de 10kV e 35KV e subestações tipo caixa obtiveram certificação IEC da Comissão Eletrotécnica internacional, certificação UL dos EUA, certificação TUV alemã, certificação CE da UE, certificação KEMA holandesa e certificação GOST. Nossas vendas de produtos cobrem o mercado global, incluindo 72 países e regiões como Estados Unidos, Europa, Canadá, México, etc.
exposição do equipamento da oficina do transformador
tipos de transformador da GNEE
Obtenha a especificação do pedido do transformador
Transformador GNEEEspecificação do pedido
|
Ao escolher os produtos de nossa empresa, forneça os seguintes dados para melhor atendê-lo. |
||
|
Exigente |
||
|
Exigente: |
Métodos telefônicos: |
Fax: |
|
Líder técnico do projeto: |
Métodos telefônicos: |
Caixa de correio: |
|
Seleção do tipo de transformador |
||
|
□Transformador seco {□SC(B) Resina epóxi □SC(B) Não-encapsulada} □Caixa Americana (ZGS) {□Tipo de terminal(-Z-) □Tipo de rede de anel(-H-)} □Troca de caixa europeia (YBM){□Troca a seco □Troca de óleo} |
□ Transformador-imerso em óleo{□ Totalmente vedado(-M-) □Almofada de rolamento-de óleo} □Transformador de liga amorfa{□Amorfo a seco □Amorfo a óleo} □ Transformador especial {Retificador, Forno, Mina, Etc} |
|
Seleção de dados básicos do transformador
|
País de uso: |
|
|
Número da fase: |
□Tr-fase(S convencional) □ Monofásico □Outro() |
|
Freqüência: |
□50Hz(convencional) □60Hz □Outro() |
|
Óleo de transformador: |
□#25(convencional) □#45(temperatura mínima abaixo de 25 graus) |
|
Capacidade nominal: |
□( )kVA Condições de uso □Tipo externo □Tipo interno |
|
Altitude: |
□Menos de 1000m (convencional) □1000-2000m □3000m以上 acima |
|
Tensão nominal (alta tensão) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Outros() |
|
Tensão nominal (baixa pressão) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Outros( ) |
|
Grupo conectado |
□Dyn11(convencional) □Yyn0 □YNd11 □li0(Mono-fase) □Outro() |
|
Impedância(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Outros( ) |
|
Modo de regulação de tensão |
□Regulação de tensão sem excitação (convencional) □Regulação de tensão-na carga(Z) |
|
Faixa de regulação de tensão |
□±2*2,5% □±5% □±3*2,5% □Outros() |
Seleção de acessórios para transformadores
|
□Ventilador □Controle de temperatura{□ Comum □Com interface de computador 485} □Caixa seca{□ Chapa de aço comum □Liga de alumínio »Aço inoxidável} □Nível de proteção da caixa seca(□IP20(Convencional) □IP( )} □Requisitos de altura da caixa seca{□Nenhum □Requisitos[ ]} □ Modo de saída de cabo do invólucro variável seco {□ Para cima-e-para fora □ Para cima-e-para baixo □Para baixo-dentro/PARA BAIXO-fora □Para baixo-entrada/PARA CIMA-fora □Para baixo-dentro/PARA BAIXO-fora □Para baixo-dentro/ lado-para fora [□Esquerda □ Direita-para fora]} |
|
Observação: 1. (Os requisitos de mudança a seco do transformador de 100kVA não incluem ventiladores, como ventiladores, precisam ser carregados 2. (Mudanças de óleo<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Outros requisitos especiais (aplicam-se custos adicionais abaixo)
|
Transformador seco |
□Concha e placa inferior{□Comum □Totalmente selado} □Interruptor de deslocamento □Lo magnético □Transformador de sequência zero □Barra de cobre para o gabinete de baixa tensão □Malha de proteção □Iluminação □100kVA ou menos Ventilador □Amortecedor |
|
Transformador-imerso em óleo |
□Óleo nº 45 para áreas de-temperaturas não baixas □Marca designada no-regulador de tensão de carga □400kVA e abaixo da fase OABC da saída de baixa tensão com terminais de fiação □630kVA ou inferior requer controle de temperatura □800kVA ou inferior A fase 0 da saída de baixa tensão requer terminais de fiação □630kVA e abaixo devem ser equipados com relé de gás |
Layout Industrial do TRANSFORMADOR GNEE
Ásia:China, Filipinas, Camboja, Malásia, Mianmar, Indonésia, Vietnã, Mongólia, Japão, Província de Taiwan, Bangladesh, Sri Lanka, Líbano, Arábia Saudita, Turquia, Armênia, Iraque, Irã, Cazaquistão, Quirguistão, Tadjiquistão, Uzbequistão
África:Egito, Etiópia, Angola, Botsuana, Burundi, Cabo Verde, Congo, Guiné, Gana, Gabão, Zimbabué, Camarões, Quénia, Ruanda, Malawi, Maurícias, Mauritânia, Moçambique, África do Sul, Nigéria, Somália, Chade, África Central
América do Norte: Aruba, Panamá, República Dominicana, Costa Rica, Honduras, região do Caribe, Canadá, Estados Unidos, México, El Salvador, Guatemala, Jamaica
Europa: Bulgária, Macedónia do Norte, Finlândia, Noruega, Ucrânia, Grécia, Hungria, Itália, Reino Unido
Ámérica do Sul: Argentina, Paraguai, Equador, Colômbia, Guiana, Venezuela, Uruguai, Chile
Médio Oriente: A região do Médio Oriente
Oceânia: Austrália, Papua Nova Guiné. Fiji
Tag: Transformador de sistema de armazenamento de energia de bateria de 146 mva, fabricantes, fornecedores, fábrica de transformadores de sistema de armazenamento de energia de bateria de 146 mva na China, Transformador de energia DC, Transformador de pólo de potência, Transformador de energia na subestação, Grupo de Transformadores, mercado de transformadores, Modernização do transformador
