Transformador de potência imerso em óleo-de 33MVA 44MVA 55MVA
Classificações de tensão primária: 138kV/34,5kV; 69kV/34,5kV
Classificações de tensão secundária: 13,8kV
BIL: 500/200/125kV; 350/200/125kV
Padrões: IEEE/ANSI/NEMA
Classificação de potência: 33MVA, 44MVA, 55MVA
Tem dúvidas? Os representantes de vendas da GNEE estão disponíveis para chat ao vivo agora
Enviar e--e-mail:sales@gneeelectric.com
Telefone:+8615824687445
é um dos fabricantes e fornecedores mais confiáveis de transformadores de potência imersos em óleo-de 33mva 44mva 55mva na China. Se você for comprar um transformador de potência imerso em óleo- personalizado de 33mva 44mva 55mva fabricado na China, seja bem-vindo para obter uma cotação de nossa fábrica. Produtos de qualidade e preço razoável estão disponíveis.

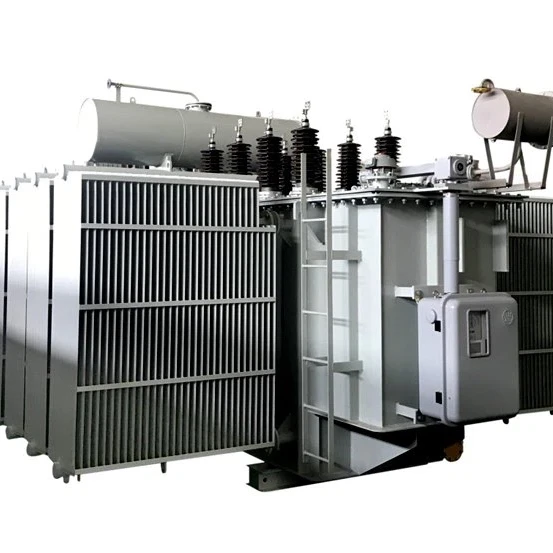

introdução deTransformador de potência 33/44/55 MVA
GNEE TRANSFORMER fornece transformador de potência cheio de óleo de 33/44/55 MVA.
O transformador de potência trifásico de 33/44/55 MVA apresenta um projeto trifásico-imerso em óleo-de três{5}}enrolamentos com um conservador. Eles oferecem capacidades de 33 MVA (auto-resfriados), 44 MVA (ventilador de resfriamento do Estágio 1) e 55 MVA (ventilador de resfriamento do Estágio 2). Construídos com enrolamentos de cobre e aço silício de alta{15}}qualidade, eles usam óleo mineral em conformidade com ASTM D3487. Equipado com diversos acessórios e testado de acordo com os padrões IEEE.
Aplicações-de transformadores de potência imersos em óleo
- Projetos Solares EPC
Aumenta a tensão do conjunto fotovoltaico para interconexão em nível-de transmissão.
- Subestações de Transmissão de Utilidades
Facilita o controle de tensão-no nível da rede e a alimentação-de diversas fontes.
- Sistemas de armazenamento de energia de bateria
Integra instalações BESS de grande-capacidade em redes de média-tensão.
- Poder de infraestrutura crítica
Fornece fornecimento confiável de média-tensão para data centers, hospitais e complexos industriais.
Especificações do transformador de potência imerso em óleo-de 33MVA 44MVA 55MVA
|
Capacidade (ONAN/ONAF1/ONAF2) |
33 MVA/44 MVA/55 MVA |
|
Tensões Primárias |
138/34,5 kV ou 69/34,5 kV |
|
Tensão Secundária |
13,8kV |
|
Grupo de vetores |
Dyn11 |
|
Faixa do trocador de toque |
±8,4% a +7.2% (8 etapas) |
|
Método de resfriamento |
ONAN, ONAF1, ONAF2 |
|
Impedância |
10 % |
|
Resistência ao Impulso Relâmpago (Completo) |
AT: 500 kV; MT: 200 kV; BT: 125 kV |
|
Condições ambientais |
–20 graus F a +110 graus F; Vento de 160 km/h; 0,5 em gelo |
|
Óleo Isolante |
Óleo mineral ASTM D3487 |
perfil de companhia
GNEE TRANSFORMER possui forte capacidade de produção e uma equipe de marketing eficiente.
Nossos produtos de transformadores incluem transformadores de ultra-alta tensão de 500kV, 400kV, 330kV, 220kV e 110kV, vários transformadores-do tipo seco/transformadores imersos em óleo/transformadores de liga amorfa de 35kV e abaixo, novos transformadores de energia e subestações pré-fabricadas,
Séries de exportação: transformador-monofásico, transformador-trifásico, transformador cilíndrico, transformador de isolamento, transformador de controle, regulador de tensão e outros produtos, e diversas especificações de transformadores especiais, como transformadores de aterramento, bobinas de supressão de arco, transformadores Bitcoin, cabines pré-fabricadas, reatores, transformadores de fornos elétricos, transformadores retificadores, transformadores de mineração, transformadores marítimos, etc.
GNEE TRANSFORMER passou sucessivamente pela certificação do sistema ISO9001, ISO14001, ISO45001, SA8000. Ao mesmo tempo, transformadores de distribuição de nível de 10kV e 35KV e subestações tipo caixa obtiveram certificação IEC da Comissão Eletrotécnica internacional, certificação UL dos EUA, certificação TUV alemã, certificação CE da UE, certificação KEMA holandesa e certificação GOST. Nossas vendas de produtos cobrem o mercado global, incluindo 72 países e regiões como Estados Unidos, Europa, Canadá, México, etc.
exposição do equipamento da oficina do transformador
tipos de transformador da GNEE
Obtenha a especificação do pedido do transformador
Transformador GNEEEspecificação do pedido
|
Ao escolher os produtos de nossa empresa, forneça os seguintes dados para melhor atendê-lo. |
||
|
Exigente |
||
|
Exigente: |
Métodos telefônicos: |
Fax: |
|
Líder técnico do projeto: |
Métodos telefônicos: |
Caixa de correio: |
|
Seleção do tipo de transformador |
||
|
□Transformador seco {□SC(B) Resina epóxi □SC(B) Não-encapsulada} □Caixa Americana (ZGS) {□Tipo de terminal(-Z-) □Tipo de rede de anel(-H-)} □Troca de caixa europeia (YBM){□Troca a seco □Troca de óleo} |
□ Transformador-imerso em óleo{□ Totalmente vedado(-M-) □Almofada de rolamento-de óleo} □Transformador de liga amorfa{□Amorfo a seco □Amorfo a óleo} □ Transformador especial {Retificador, Forno, Mina, Etc} |
|
Seleção de dados básicos do transformador
|
País de uso: |
|
|
Número da fase: |
□Tr-fase(S convencional) □ Monofásico □Outro() |
|
Freqüência: |
□50Hz(convencional) □60Hz □Outro() |
|
Óleo de transformador: |
□#25(convencional) □#45(temperatura mínima abaixo de 25 graus) |
|
Capacidade nominal: |
□( )kVA Condições de uso □Tipo externo □Tipo interno |
|
Altitude: |
□Menos de 1000m (convencional) □1000-2000m □3000m以上 acima |
|
Tensão nominal (alta tensão) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Outros() |
|
Tensão nominal (baixa pressão) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Outros( ) |
|
Grupo conectado |
□Dyn11(convencional) □Yyn0 □YNd11 □li0(Mono-fase) □Outro() |
|
Impedância(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Outros( ) |
|
Modo de regulação de tensão |
□Regulação de tensão sem excitação (convencional) □Regulação de tensão-na carga(Z) |
|
Faixa de regulação de tensão |
□±2*2,5% □±5% □±3*2,5% □Outros() |
Seleção de acessórios para transformadores
|
□Ventilador □Controle de temperatura{□ Comum □Com interface de computador 485} □Caixa seca{□ Chapa de aço comum □Liga de alumínio »Aço inoxidável} □Nível de proteção da caixa seca(□IP20(Convencional) □IP( )} □Requisitos de altura da caixa seca{□Nenhum □Requisitos[ ]} □ Modo de saída de cabo do invólucro variável seco {□ Para cima-e-para fora □ Para cima-e-para baixo □Para baixo-dentro/PARA BAIXO-fora □Para baixo-entrada/PARA CIMA-fora □Para baixo-dentro/PARA BAIXO-fora □Para baixo-dentro/ lado-para fora [□Esquerda □ Direita-para fora]} |
|
Observação: 1. (Os requisitos de mudança a seco do transformador de 100kVA não incluem ventiladores, como ventiladores, precisam ser carregados 2. (Mudanças de óleo<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Outros requisitos especiais (aplicam-se custos adicionais abaixo)
|
Transformador seco |
□Concha e placa inferior{□Comum □Totalmente selado} □Interruptor de deslocamento □Lo magnético □Transformador de sequência zero □Barra de cobre para o gabinete de baixa tensão □Malha de proteção □Iluminação □100kVA ou menos Ventilador □Amortecedor |
|
Transformador-imerso em óleo |
□Óleo nº 45 para áreas de-temperaturas não baixas □Marca designada no-regulador de tensão de carga □400kVA e abaixo da fase OABC da saída de baixa tensão com terminais de fiação □630kVA ou inferior requer controle de temperatura □800kVA ou inferior A fase 0 da saída de baixa tensão requer terminais de fiação □630kVA e abaixo devem ser equipados com relé de gás |
