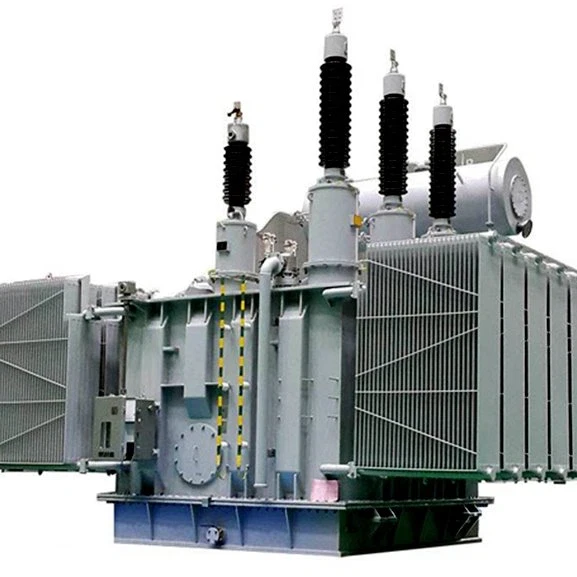

Transformador de potência trifásico imerso em óleo de 31,5 MVA
Classificações de tensão primária: 115 kV
Classificações de tensão secundária: 34,5 kV
Classificação de potência: 31,5MVA/36MVA
Normas: IEC
Tem dúvidas? Os representantes de vendas da GNEE estão disponíveis para chat ao vivo agora
Enviar e--e-mail:sales@gneeelectric.com
Telefone:+8615824687445
é um dos fabricantes e fornecedores mais confiáveis de transformador de potência trifásico imerso em óleo de 31,5 mva na China. Se você vai comprar um transformador de potência trifásico imerso em óleo de 31,5 mva personalizado feito na China, bem-vindo para obter uma cotação de nossa fábrica. Produtos de qualidade e preço razoável estão disponíveis.
introdução deTransformador de potência de 31,5 MVA
GNEE TRANSFORMER fornece transformador de potência trifásico imerso em óleo de 31.500 kVA.
O transformador de 31,5 MVA 115/34,5 kV é uma unidade imersa em óleo mineral-padrão IEC- projetada para operação contínua. Ele apresenta um sistema de resfriamento ONAN/ONAF robusto e inclui um comutador de derivação em carga de 32-etapas, regulador automático de tensão e vários acessórios de segurança, como relés Buchholz e imagens térmicas.
Adequado para instalação externa, suporta tensão primária máxima de 123 kV e tensão secundária de 36 kV. Este transformador a óleo garante um desempenho confiável com um aumento de temperatura de 55/65 ºC e inclui recursos abrangentes de monitoramento e proteção.
Transformador de potência trifásico imerso em óleo de 31500 kVAEspecificações:
| Potência nominal:31,5 MVA (Contínuo) / 36 MVA (Curto-prazo) | Tensão Nominal:115 kV/34,5 kV |
| Número de fases: 3 | Sistema de resfriamento:ONAN/ONAF |
| Tipo:Transformador Imerso em Óleo Mineral | Frequência nominal:60Hz |
| Regime de Trabalho:Contínuo | Tensão Primária:115kV |
| Tensão Primária Máxima de Serviço:123kV | Enrolamento Primário:Wye com Neutro |
| Faixa de toque: +/- 16 x 0.625% | Tensão Secundária:34,5kV |
| Tensão Secundária Máxima de Serviço:36kV | Enrolamento Secundário:Wye com Neutro |
| Tensão do Enrolamento de Compensação (Terciário):15 kV (somente compensação, não acessível) | Tensão Terciária Máxima de Serviço:17,5kV |
| Enrolamento de compensação:Delta | Grupo de conexão:YNyn0d1 |
| BIL:550/170/95kV | Material da bobina (HV/LV):Cobre |
| Material da bobina (enrolamento de compensação):Cobre | Material de isolamento:Óleo mineral |
| Tanque Conservador:Incluído | Classe de temperatura: E (120 ºC) |
| Aumento de temperatura (óleo/bobina): 55/65 ºC | Altitude: <3000 feet |
| Temperatura ambiente:Máx. 45 ºC, Mín. 5 ºC | Localização:Ar livre |
| Cor:Cinzento, RAL 7035 | Localização da bucha (HV/LV):Capa superior |
perfil de companhia
GNEE TRANSFORMER possui forte capacidade de produção e uma equipe de marketing eficiente.
Nossos produtos de transformadores incluem transformadores de ultra-alta tensão de 500kV, 400kV, 330kV, 220kV e 110kV, vários transformadores-do tipo seco/transformadores imersos em óleo/transformadores de liga amorfa de 35kV e abaixo, novos transformadores de energia e subestações pré-fabricadas,
Séries de exportação: transformador-monofásico, transformador-trifásico, transformador cilíndrico, transformador de isolamento, transformador de controle, regulador de tensão e outros produtos, e diversas especificações de transformadores especiais, como transformadores de aterramento, bobinas de supressão de arco, transformadores Bitcoin, cabines pré-fabricadas, reatores, transformadores de fornos elétricos, transformadores retificadores, transformadores de mineração, transformadores marítimos, etc.
GNEE TRANSFORMER passou sucessivamente pela certificação do sistema ISO9001, ISO14001, ISO45001, SA8000. Ao mesmo tempo, transformadores de distribuição de nível de 10kV e 35KV e subestações tipo caixa obtiveram certificação IEC da Comissão Eletrotécnica internacional, certificação UL dos EUA, certificação TUV alemã, certificação CE da UE, certificação KEMA holandesa e certificação GOST. Nossas vendas de produtos cobrem o mercado global, incluindo 72 países e regiões como Estados Unidos, Europa, Canadá, México, etc.
exposição do equipamento da oficina do transformador
tipos de transformador da GNEE
Obtenha a especificação do pedido do transformador
Transformador GNEEEspecificação do pedido
|
Ao escolher os produtos de nossa empresa, forneça os seguintes dados para melhor atendê-lo. |
||
|
Exigente |
||
|
Exigente: |
Métodos telefônicos: |
Fax: |
|
Líder técnico do projeto: |
Métodos telefônicos: |
Caixa de correio: |
|
Seleção do tipo de transformador |
||
|
□Transformador seco {□SC(B) Resina epóxi □SC(B) Não-encapsulada} □Caixa Americana (ZGS) {□Tipo de terminal(-Z-) □Tipo de rede de anel(-H-)} □Troca de caixa europeia (YBM){□Troca a seco □Troca de óleo} |
□ Transformador-imerso em óleo{□ Totalmente vedado(-M-) □Almofada de rolamento-de óleo} □Transformador de liga amorfa{□Amorfo a seco □Amorfo a óleo} □ Transformador especial {Retificador, Forno, Mina, Etc} |
|
Seleção de dados básicos do transformador
|
País de uso: |
|
|
Número da fase: |
□Tr-fase(S convencional) □ Monofásico □Outros() |
|
Freqüência: |
□50Hz(convencional) □60Hz □Outro() |
|
Óleo de transformador: |
□#25(convencional) □#45(temperatura mínima abaixo de 25 graus) |
|
Capacidade nominal: |
□( )kVA Condições de uso □Tipo externo □Tipo interno |
|
Altitude: |
□Menos de 1000m (convencional) □1000-2000m □3000m以上 acima |
|
Tensão nominal (alta tensão) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Outros() |
|
Tensão nominal (baixa pressão) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Outros( ) |
|
Grupo conectado |
□Dyn11(convencional) □Yyn0 □YNd11 □li0(Mono-fase) □Outro() |
|
Impedância(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Outros( ) |
|
Modo de regulação de tensão |
□Regulação de tensão sem excitação (convencional) □Regulação-de tensão de carga(Z) |
|
Faixa de regulação de tensão |
□±2*2,5% □±5% □±3*2,5% □Outros() |
Seleção de acessórios para transformadores
|
□Ventilador □Controle de temperatura{□ Comum □Com interface de computador 485} □Caixa seca{□ Chapa de aço comum □Liga de alumínio »Aço inoxidável} □Nível de proteção da caixa seca(□IP20(Convencional) □IP( )} □Requisitos de altura da caixa seca{□Nenhum □Requisitos[ ]} □ Modo de saída de cabo do invólucro variável seco {□ Para cima-e-para fora □ Para cima-e-para baixo □Para baixo-dentro/PARA BAIXO-fora □Para baixo-entrada/PARA CIMA-fora □Para baixo-dentro/PARA BAIXO-fora □Para baixo-dentro/ lado-para fora [□Esquerda □ Direita-para fora]} |
|
Observação: 1. (Os requisitos de mudança a seco do transformador de 100kVA não incluem ventiladores, como ventiladores, precisam ser carregados 2. (Mudanças de óleo<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Outros requisitos especiais (aplicam-se custos adicionais abaixo)
|
Transformador seco |
□Concha e placa inferior{□Comum □Totalmente selado} □Interruptor de deslocamento □Lo magnético □Transformador de sequência zero □Barra de cobre para o gabinete de baixa tensão □Malha de proteção □Iluminação □100kVA ou menos Ventilador □Amortecedor |
|
Transformador-imerso em óleo |
□Óleo nº 45 para áreas de-temperaturas não baixas □Marca designada no-regulador de tensão de carga □400kVA e abaixo da fase OABC da saída de baixa tensão com terminais de fiação □630kVA ou inferior requer controle de temperatura □800kVA ou inferior A fase 0 da saída de baixa tensão requer terminais de fiação □630kVA e abaixo devem ser equipados com relé de gás |
