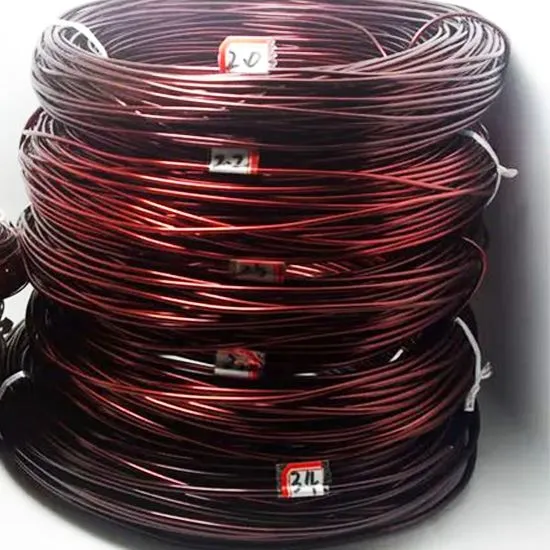

Classe 200 poliéster ou poliesterimida revestida com poliamida - imide o fio de alumínio redondo esmaltado
Tem perguntas? Os representantes de vendas gnee estão disponíveis para bate -papo ao vivo agora
Enviar e-mail:sales@gneeelectric.com
Tel:+8615824687445
Este fio possui um revestimento primário de poliéster ou poliesterimida. E um sobretudo secundário da poliamida - imide. Projetado para fornecer propriedades térmicas, mecânicas e elétricas aprimoradas.
A gama de diâmetros nominais do condutor coberto por este documento é:
Grau 0.250 mm até e incluindo 3.150 mm;
Grade 0.250 mm até e incluindo 5.000 mm.
Os diâmetros do condutor nominal são especificados na cláusula 4 do LEC 60317-0-3: 2008 e IEC 60317-0-3: 2008/AMD1: 2013.
Fio de alumínio redondo esmaltado com revestimentos de poliéster ou poliesterimida e super revestido com poliamida - imide. Ele representa um tipo especializado de fio de ímã usado em vários aplicativos elétricos e eletrônicos- de desempenho alto. Essa combinação de materiais garante excelentes propriedades térmicas, mecânicas e elétricas, tornando -o adequado para ambientes exigentes.
A combinação de poliéster ou poliesterimida com poliamida - imide revestimentos no fio de alumínio fornece mais alto desempenho -, custo - eficaz. Sua estabilidade térmica aprimorada, durabilidade mecânica e resistência química o tornam ideal para transformadores, motores, geradores, bobinas e outras aplicações exigentes.
Material base: Alumínio. Leve e flexível. Excelente condutividade elétrica. Custo - eficaz em comparação com o cobre.
Temperatura do fio enrolada
A classe 200 é uma classe térmica que requer um índice de temperatura mínima de 200 e uma temperatura de choque térmico de pelo menos 220 graus.
A temperatura em graus Celsius correspondente ao índice de temperatura não é necessariamente. Recomenda -se que o fio seja operado e isso dependerá de muitos fatores, incluindo o tipo de equipamento envolvido.
Corte - através: nenhuma falha ocorre dentro de 2 min a 320 graus.
Índice de Temperatura: Cláusula 15 do LEC 60317-0-3: 2008 e LEC 60317-0-3: 2008/AMD1: 2013 se aplica. O índice mínimo de temperatura deve ser 200.
Resistência aos refrigerantes: a porcentagem de matéria extraível não deve exceder 0,5%. O requisito de tensão de decomposição deve ser de 75% do valor mínimo especificado.
Especificações-IEC 60317-25-2020 padrão
Padrão de referência Os requisitos para poliéster ou poliesterimida acima do revestimento com poliamida - imide o fio redondo de alumínio esmaltado, classe 200.
Esta parte do LEC 60317 especifica os requisitos de fios de enrolamento de alumínio redondos esmaltados da classe 200 com um revestimento duplo. O revestimento subjacente é baseado em poliéster ou resina de poliesterimida. Pode ser modificado, desde que mantenha a identidade química da resina original e atenda a todos os requisitos de fio especificados. O revestimento sobreposto é baseado na poliamida - imide resina.
Casamento primário: poliéster ou poliesterimida.
Este é amplamente utilizado esmalte de arame com excelentes propriedades térmicas, classe 180 ou superior. Pode ser aplicado a aplicativos de revestimento - {2} {2} {} {} -.
Estabilidade térmica adequada: esses revestimentos normalmente podem suportar temperaturas de até 180 graus, tornando -as adequadas para aplicações de temperatura --.
Fornece bom isolamento e força mecânica. Resistente a solventes e produtos químicos.
Casamento secundário: poliamida - imide.
A poliamida - imide (PAI) é conhecida por sua resistência térmica e química superior. Excelente mecânica - retenção de propriedades a temperaturas elevadas.
O PAI pode suportar temperaturas de até 220 graus ou superior, estendendo a faixa operacional do fio. Oferece resistência excepcional a uma ampla gama de produtos químicos, incluindo solventes e agentes corrosivos.
Resistência à abrasão (diâmetros nominais do condutor até e incluindo 2.500 mm)
O fio deve atender aos requisitos fornecidos na Tabela 1.
Para diâmetros de condutor nominal intermediário, o valor do próximo maior diâmetro do condutor nominal deve ser obtido.
| Tabela 1 - Resistência à abrasão | ||||
| Diametermm do condutor nominal | Grau 1 | Grau 2 | ||
| Força média mínima para fracassar | Força mínima para falha de cada medição n | Força média mínima para fracassar | Força mínima para falha de cada medição n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Por que escolher a classe Chalco 200 poliéster com revestimento de poliamida - imide o fio de alumínio redondo esmaltado?
Padrão de produção
GBT 23312.7-2009, IEC 60317-25-2020
Certificação
Os produtos Chalco são fabricados em nosso estado - de - o - fábrica de arte em sistemas estritos de qualidade e gerenciamento ambiental, certificados pela ISO.
capacidade de produção
A produção e a gestão estão em conformidade com o sistema internacional de qualidade de energia, garantindo a melhor qualidade de vida útil longa, alta resistência mecânica, alta condutividade elétrica e desempenho de amolecimento de alta temperatura.
As especificações da classe 200 poliéster com revestimento de poliamida - imide o fio redondo de alumínio esmaltado
| Liga | Temperamento | Especificações | |
| Engrossa | ID interno | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Tolerância à espessura | +0.02 mm /0 mm | ||
Resistência a arranhões da classe 200 poliéster com revestimento com poliamida - imidere o fio de alumínio redondo esmaltado
| Diâmetro nominal do condutor mm | 1 classe | 2Class | ||
| Força média mínima de arranhões n | Força de arranhão mínima em cada teste n | Força média mínima de arranhões N | Força de arranhão mínima em cada teste n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| Nota: Para o tamanho intermediário do diâmetro nominal do condutor, o valor do próximo diâmetro nominal do condutor maior deve ser tomado. | ||||
Alongamento da classe 200 poliéster com revestimento com poliamida - imidere o fio de alumínio redondo esmaltado
| Diâmetro nominal do condutor mm | Alongamentomínimo | Resistência à tração Mínimo | |
| Sobre | Até e incluindo | % | N⋅mm - 2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
Tensão de quebra da classe 200 poliéster com revestimento com poliamida - imide o fio redondo de alumínio esmaltado
| Diâmetro nominal do condutor mm | Tensão de quebra mínima (valor rms) v | |||
| Classe 1 e Classe 1b | Classe 2 e Classe 2b | |||
| Temperatura ambiente | Temperatura elevada | Temperatura ambiente | Temperatura elevada | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 até e incluindo 2.500 | 2700 | 2700 | 5000 | 3800 |
Características de 200 - classe poliéster/poliamida-imida composta composta de alumínio esmaltado fio redondo
Sob condições secas e úmidas, excelente resistência a quebra de tensão;
Excelente ruptura de amolecimento e desempenho de choque térmico;
Excelente resistência ao filme e resistência a arranhões;
Anti - refrigerante, Ruipin Chemical Ruipin Excelente desempenho de corrosão;
O fio revestido de primer de poliéster possui mais excelente adesão e desempenho de quebra de amolecimento;
O fio esmaltado para iniciadores de poliesterimida tem uma excelente resistência à sobrecarga, envelhecimento do calor e desempenho de espuma de refrigerante de alta temperatura;
Compatível com as tintas mais impregnantes.
0,8 mm 1,0 mm 1,25 mm 2,0 mm 2,2 mm 2,5 mm 3,0 mm 3,4 mm
Precauções para o uso de 200 - classe poliéster/poliamida-imida composta de alumínio esmaltado redondo fio
É fácil ser hidrolisado na água - contendo sistema de vedação (tenha cuidado ao usá -lo para selar motores e aparelhos elétricos);
Incompatível com cloreto de polivinil, neoprene, etc., cloro - contendo compostos poliméricos e incompatível com cloreto - ion - contendo sais;
O fio esmaltado do núcleo de alumínio possui baixa condutividade elétrica e não é adequada para enrolamentos elétricos de motores com alta potência, sobrecarga curta - termo e operação longa -;
A temperatura de trabalho do fio esmaltado do núcleo de alumínio usado no motor do compressor de refrigeração não deve exceder 130 graus;
A temperatura operacional do motor do compressor de refrigeração para fio esmaltado com base de poliéster não deve exceder 130 graus.
Aplicação de 200 poliéster de classe/poliamideimida composta de fios redondos de alumínio esmaltado
Transmissão de energia:O fio redondo de alumínio esmaltado composto de poliamida/poliamida/poliamida pode ser usado como linha de transmissão de energia para transmitir energia de usinas de energia para vários usuários finais. Comparados com os fios de cobre tradicionais, os fios de alumínio têm custos mais baixos e peso mais leve, o que pode reduzir as perdas de transmissão.
Manufatura de motor:Este fio esmaltado composto também é amplamente utilizado na indústria de fabricação de motores. Pode ser usado para fabricar vários tipos de motores, incluindo motores CA e CC. A camada de isolamento do fio esmaltado possui um bom desempenho de isolamento e resistência ao calor, que podem proteger o fio em ambientes altos - temperatura e fornecer isolamento elétrico confiável.
Citação instantânea
Fabricação de transformadores:O fio redondo de alumínio esmaltado composto de poliamida/poliamida/poliamida também é frequentemente usado na fabricação de transformadores. Os transformadores são componentes importantes no sistema de energia, usados para alterar os níveis de tensão. Os fios esmaltados desempenham um papel condutor e isolante nos enrolamentos dos transformadores, permitindo a transmissão eficaz e a conversão da energia elétrica.
Em geral, o fio redondo de alumínio esmaltado composto de poliamida/poliamida é usado para os enrolamentos de motores de dispositivos de refrigeração e altos motores de temperatura -, e os transformadores de tipos secos -}; A bobina de altos instrumentos elétricos de temperatura; Vários motores industriais, especialmente motores iniciados e enrolamentos de motor sobrecarregados; Enrolamento do motor da ferramenta elétrica; A partida do carro e o enrolamento do motor do gerador. Os reatores eletrônicos e os enrolamentos da fonte de alimentação do retificador têm aplicações importantes na transmissão de energia e na fabricação de motor. Suas características incluem baixo custo, leve e bom desempenho elétrico, tornando -os um dos principais materiais da indústria de energia e engenharia elétrica.
Diferentes especificações do produto:
| Fio de alumínio redondo esmaltado
Diâmetro (mm): 0,15-5.33 Classe de temperatura: 130.155.180.200.240 |
Fio de alumínio plana esmaltado
Diâmetro (mm): A: 1.0-10.0, b: 2.0-16 Classe de temperatura: 130.155.180.200.240 |
| Fio de cobre redondo esmaltado
Diâmetro (mm): 0,1-5.0 Classe de temperatura: 130.155.180.200.220 |
Fio de cobre plano esmaltado
Diâmetro (mm): A: 0,8-5.6, b: 2,0-16 Classe de temperatura: 180.200.220 |
| Fio coberto de filme de pano/ poliéster sem tecido
Diâmetro (mm): rodada: 1.7-8.0, plana: a: 1-8, b: 3-25 Classe de temperatura: 220 |
Fio embrulhado de filme de poliimida
Diâmetro (mm): rodada: 1.7-8.0, plana: a: 1,0-8, b: 3-25 Classe de temperatura: 240 |
| Fio esmaltado embrulhado de filme
Diâmetro (mm): rodada: 1.7-5.0 A: 0,8-5.6, b: 2-16 Classe de temperatura: 220 |
Fio coberto de papel nomex
Diâmetro (mm): rodada: 1.7-8.0, plana: a: 1-10, b: 3-25 Classe de temperatura: 220 |
| Fibro de fibra de vidro embrulhado
Diâmetro (mm): rodada: 1.7-6.0, plana: a: 0,3-5.6, b: 2-16 Classe de temperatura: 220 |
Fio embrulhado em papel kraft
Diâmetro (mm): Rodada: 1.7-8.0 A: 1-8, B: 3-25 Classe de temperatura: 240 |
