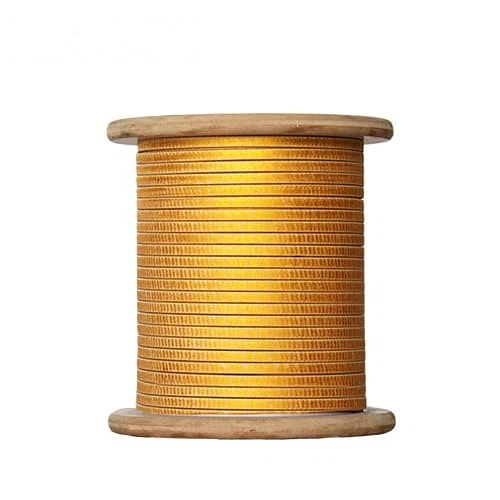

Fio de cobre coberto de vidro de fibra

Condutor: cobre;
Forma: redonda e plana;
Diâmetros: Rodada: variando de 2,0 a 7,0 mm, que se traduz em 12-1 AWG ou 14-1 SWG; Retangulado: A: 1-10, B: 3-35;
Classe térmica: 155c, 180C

Especificações técnicas de condutor de CU envoltas em fibra de vidro embrulhado

O fio de cobre coberto de fibra de vidro ou o condutor de Cu embrulhado em vidro é um tipo de condutor elétrico, isolado com uma camada de vidro de fibra. Esse tipo de isolamento fornece uma combinação de isolamento elétrico e resistência mecânica. E é comumente usado em várias aplicações, incluindo transformadores, motores e outros equipamentos elétricos, onde é necessária uma combinação de isolamento elétrico, resistência térmica e resistência mecânica. Os requisitos específicos da aplicação determinarão a escolha de materiais de isolamento e construção.

Estrutura do fio de cobre coberto de vidro de fibra

Isolamento de fibra de vidro: O condutor de cobre é coberto com uma camada de fibra de vidro para fornecer isolamento elétrico. A fibra de vidro, também conhecida como fibra de vidro, é um material forte e durável que oferece boas propriedades isolantes elétricas. Ajuda a prevenir circuitos curtos e garante a transmissão segura das correntes elétricas.

Revestimento de esmalte (opcional): em alguns casos, pode haver um revestimento adicional de esmalte no condutor de cobre antes que o isolamento de fibra de vidro seja aplicado. Essa camada de esmalte fornece proteção extra contra fatores ambientais e ajuda a melhorar a durabilidade geral do fio.

Condutor de cobre: ​​O núcleo do fio é feito de cobre, um metal altamente condutor comumente usado em aplicações elétricas. O cobre oferece excelente condutividade elétrica, tornando -o adequado para transmitir sinais elétricos com eficiência.

Nome: Fibra de vidro plano Alumínio /fio de cobre elétrico /cobre
Aplicação: enrolamentos de motor e transformador médios e elétricos, enrolamento de instrumentação, transformadores, equipamentos de telecomunicações.
Material do condutor: Tipo de cobre/alumínio: isolado
Tipo de condutor: Isolamento sólido: fibra de vidro, filme de poliéster ou filme de poliimida
Classe de temperatura: 130, 155, 180, 200 ºC Camadas: Único, duplo ou personalizado
Diâmetro do fio redondo de cobre ou alumínio: φ1.00-6.00mm
Tamanho plano (alumínio): A: 0,90-6,30mm b: 2,00-25,00mm Tamanho plano (cobre): A: 0,80-5,60mm B: 2,00-22,00mm
Características: Excelente choque térmico, adesão e flexibilidade
Padrão: IEC, NEMA, GB, JIS, GB/T7672, IEC60317 Certificação: SGS, UL, ISO, ROHS

O fio de alumínio/cobre coberto de fibra de vidro está de acordo com os requisitos dos clientes, o condutor de alumínio/cobre é coberto uniformemente com uma ou duas camadas de fibra de vidro alcalina não -), que é aplicado em poli -alumínio compatível/a classe térmica necessária para fazer um todo entre fibroglass e aluminumm em alumínio compatível/pisos necessários assados ​​para o bakaking para um todo entre fibroglass e alumina

O vidro no fio retangular de alumínio retangular coberto de vidro em vidro pode ser aplicado em forma de fita adesiva ou como uma fibra contínua. Provou ser um isolamento eficiente, fornecendo enroladores de bobina com maior estabilidade térmica, propriedades elétricas adequadas e boa resistência à abrasão após a envernização. O vidro é ligado a um verniz para resistência dielétrica para melhorar as propriedades mecânicas.

Os condutores de fibra com lapidação de vidro (nus ou esmaltados) são muito adequados para enrolamentos de estatores de motores elétricos, geradores, transformadores especiais e motores de alta tensão. Em geral, esse isolamento pode ser aplicado onde são necessárias alta resistência mecânica e altas propriedades de isolamento. Ele exibe um alto grau de estabilidade mecânica e térmica.

O fio de alumínio elétrico nu do processo de extrusão é o materiais mais ideais para produzir fio de alumínio quadrado e isolado coberto de fibra de vidro.

A aplicação mais comum está em motores de tração. Ele exibe um alto grau de estabilidade mecânica e térmica, para isolamento de classe F e H quando impregnada com vernizes impregnantes de poliéster, poliéster imide ou baseado em epóxi. Para uma classe térmica mais alta, a fibra de vidro - condutores lapados pode ser impregnada com resinas à base de silicone da classe térmica 200.

Tipos gerais:
1. Fio plano de cobre / alumínio único de fibra de vidro único
A estrutura de um fio de alumínio redondo de alumínio redondo de vidro único e de vidro duplo é basicamente o mesmo do fio de vidro, exceto que o fio nu é substituído pelo fio esmaltado. Esse tipo de fio de enrolamento é "isolamento reforçado", aplicável aos enrolamentos de produtos elétricos do motor com alta tensão de trabalho e requisitos de alta confiabilidade. Por exemplo, o fio de cobre redondo esmaltado de vidro único pode ser usado para enrolamentos de motor em ambientes de trabalho graves, como minas. Existem 130-220 índices de temperatura diferentes para o "núcleo" da laca, mas como o índice de resistência à temperatura máxima da laca de ligação é 180, o índice de temperatura desse tipo de fio de enrolamento é de apenas 130, 155 e 180.

2. Fio plano de cobre / alumínio de fibra de vidro duplo
Para fio revestido de filamento de vidro duplo, o filamento de vidro e o filamento de poliéster são geralmente usados ​​para mergulhar e revestir a tinta especial correspondente para o fio revestido de filamento de vidro para o revestimento de enrolamento contínuo, que precisa ser seco. A fibra de vidro duplo precisa ser revestida duas vezes em ambas as direções de rotação. É geralmente usado para grandes aparelhos elétricos, como transformadores e máquinas de soldagem.
Os filamentos de vidro duplo também podem cobrir os fios esmaltados, para que as características da resistência à pressão dos fios esmaltados e as características de resistência ao calor dos filamentos de vidro possam ser obtidos. O fio enrolado de vidro duplo é um fio de cobre envolto com uma camada de fio de vidro para isolamento.

3. FILHO DE FILHO DE FIBRA DE VIDRO
A estrutura de isolamento desse tipo de fio enrolada é primeiro embrulhada com filme no fio e depois embrulhada com fibras de vidro único ou duplo. Deve ser impregnado com o revestimento de isolamento incompatível do grau térmico necessário e assado para formar um todo entre a fibra de vidro, filme e condutor. O produto é caracterizado por espessura de isolamento relativamente fina e alto valor de tensão de suporção. É especialmente adequado para altas - enrolamentos do motor de tensão com tensão de trabalho de 6kV e enrolamentos de outros motores e produtos elétricos. O índice de resistência à temperatura deste produto é de 130, 155 e 180/200. O filme de poliéster embrulhado com índice de resistência à temperatura de 130, o filme de poliesterimida embrulhado com índice de resistência à temperatura de 155 e 180/200 ou o filme composto F46 de poliesterimida F46 (a flexibilidade do isolamento do fio de enrolamento do último é melhor que o primeiro), a espessura do filme é geralmente de 0,05 mm de espessura. Se 0,02-50,03mm for usado, o produto com espessura nominal de isolamento de 0,02 mm pode ser feita adicionando fibra de vidro único. Sua tensão de ruptura não é inferior a 2500V, e seu desempenho de isolamento é melhor que o do fio plano de cobre revestido de vidro esmaltado.
Este produto possui graus de resistência a quebra de tensão e resistência à temperatura de 130, 155, 180 e 200. É amplamente utilizado para enrolamentos de reatores, transformadores, motores ou outros produtos elétricos semelhantes.
O filme de poliéster ou filme de poliimida deve ser sobreposto por mais de 30%, e o retorno de duas camadas de fibra de vidro deve ser oposto. O fio da classe F deve ser imerso na tinta isolante da classe F, e o fio da classe H deve ser imerso na tinta isolante de classe H
Fio embrulhado em filme de 155 grau (cobre e alumínio): A estrutura de isolamento é formada pelo filme de poliéster inferior, mais fibra de vidro e tinta especial de isolamento embrulhada após alta - panificação e cura de temperatura. Comparado com um fio embrulhado em um único fio, ele possui excelente desempenho elétrico, excelente resistência ao desgaste e alta resistência mecânica do fio envolto e melhora a proteção ambiental do produto. Ao garantir um excelente enrolamento, formando adaptabilidade, transformadores, motores excelentes desempenho no reator e outros campos.
Classe 180/200 FIRE ENSOLHO DE FILHO (COPPER E ALUMINA): A estrutura de isolamento é formada pelo filme de poliimida inferior mais fibra de vidro e tinta de isolamento embrulhado em arame especial após alto - assar e cura de temperatura. Comparado com um fio envolto em um único fio, ele melhora bastante o desempenho elétrico e a resistência à temperatura do produto. Ao mesmo tempo, possui excelente resistência ao desgaste e alta resistência mecânica do arame e melhora a proteção ambiental do produto. Ao garantir uma excelente adaptabilidade do enrolamento, é proeminente nos campos de transformadores, motores, reatores, etc., onde os requisitos de resistência elétrica e de temperatura são altos.

Vidro - fio coberto de fibra

TESTE:
