Transformador imerso em óleo-de três{4}enrolamentos, 8MVA, 33/6,6/0,4kV, enviado com sucesso

A GNEE Electric, um fornecedor global respeitável de equipamentos de transmissão e distribuição de energia, enviou com sucesso um pacote personalizadoTransformador de potência imerso em óleo-de três{4}}enrolamentos de 8MVA 33/6,6/0,4kV.Feito sob medida para um projeto de distribuição de energia industrial no exterior, esse transformador de alta-capacidade fornecerá conversão de tensão de vários-níveis confiável e eficiente para dar suporte à operação estável e sustentável da rede elétrica local.

Projetos modernos de energia industrial integrada impõem demandas rigorosas a sistemas de fornecimento de energia diversificados e{0}}econômicos. O cliente encontrou desafios críticos com soluções de energia convencionais.

1. Os transformadores de enrolamento duplo-padrão não atendem à demanda de energia de tri-tensão, incluindo energia de entrada de alta-tensão de 33kV, energia de equipamento de média-tensão de 6,6kV e energia auxiliar e civil de baixa-tensão de 0,4kV.
2. A implantação de vários transformadores separados resultou em custos de projeto mais elevados, maior ocupação de piso e layout de circuito complexo.
3. Além disso, os transformadores tradicionais apresentam altas perdas operacionais, precisão de regulação de baixa tensão e baixa adaptabilidade de carga, causando flutuações frequentes de energia que comprometem a produção industrial contínua sob condições de carga-total e variável-de longo prazo.



Para resolver esses problemas, a GNEE Electric forneceu uma solução profissional personalizada de transformador de três{0}enrolamentos.

• O design exclusivo de tensão de três{3}}estágios de 33/6,6/0,4 kV realiza a distribuição de energia de múltiplas-tensões com uma única unidade, reduzindo efetivamente o investimento em equipamentos e o espaço de instalação, ao mesmo tempo que simplifica toda a estrutura de distribuição de energia.
• Fabricado com chapas de aço silício de alta{0}}qualidade e enrolamentos de cobre puro, o transformador minimiza perdas sem-carga e com carga para alcançar excelente desempenho-de economia de energia.
• A estrutura eletromagnética otimizada e a precisão do enrolamento garantem uma regulação de tensão precisa e uma resistência superior à sobrecarga, adaptando-se perfeitamente a cenários de operação de-carga total-de longa duração e de carga variável-frequente.



Especificação Técnica deTransformador de potência de 8 MVA



Especificação e folha de dados do transformador de potência de 8 MVA

Entregue em	África do Sul
Ano	2026
Modelo	8 MVA-33/6,6(0,4) KV
Tipo	Transformador de potência imerso em óleo
Padrão	IEC60076 e SANS780
Potência nominal	8 MVA
Freqüência	50Hz
Fase	Três
Tipo de resfriamento	ONAN
Tensão Primária	33 quilovolts
Tensão Secundária	6,6(0,4) KV
Material de enrolamento	Cobre
Grupo de vetores	Dyn1yn1
Impedância	8%
Trocador de toque	NLTC
Alcance de toque	±2*2,5% @ Lado Primário
Sem perda de carga	7 kW
Na perda de carga	60 kW
Acessórios	Configuração padrão
Observações	N/A



Desenho de Arranjo Geral do transformador de 8 MVA



8 MVA33/6.6(0.4)Teste de transformador KV

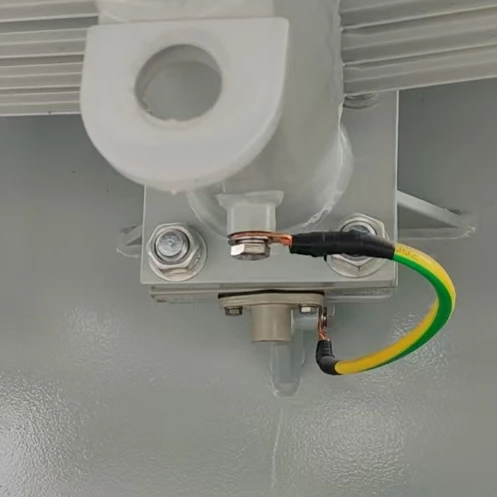

Desenhos detalhados do transformador 8000KVA



Cumprindo integralmente as normas internacionais IEC e IEEE, o transformador passou por rigorosas inspeções de fábrica, incluindo testes de resistência à pressão e aumento de temperatura, garantindo excelente desempenho de isolamento, estabilidade operacional e segurança.



Com mais de 18 anos de experiência dedicada em pesquisa e desenvolvimento e fabricação, a GNEE Electric oferece soluções confiáveis ​​de distribuição de energia personalizadas e completas para clientes globais.



Essa remessa bem-sucedida destaca a forte capacidade técnica da GNEE na fabricação de transformadores especiais de alta-capacidade, fortalecendo ainda mais a influência da marca no mercado global de equipamentos de energia e abrindo caminho para uma cooperação internacional mais-profunda.





Pronto para otimizar sua distribuição de energia com uma solução personalizada?



Cada projeto industrial tem requisitos de tensão, restrições de espaço e metas de eficiência exclusivos. A GNEE Electric não fornece apenas transformadores; - nós fornecemos soluções de energia personalizadas e prontas para uso que reduzem custos, economizam espaço e garantem operação estável sob as condições mais difíceis.



Se você precisa de:

• Configurações de vários-enrolamentos (dupla-tensão, três-tensão ou transformadores-automáticos)
• Projetos de baixa-perda e economia-de energia
• Unidades compatíveis com IEC, IEEE ou SANS
• Prazos de entrega rápidos com testes completos de fábrica



Entre em contato com a GNEE Electric hoje.Compartilhe as especificações do seu projeto e nossa equipe de engenharia responderá em até 24 horas com uma proposta customizada, desenho técnico e orçamento competitivo.

Solicite um orçamento



📧 E-mail:[sales@gneeelectric.com]
🌐 Rede:[www.gneeelectric.com]
📞 WhatsApp/WeChat: [+86 15824687445]



Vamos potencializar seu próximo projeto - de maneira confiável, eficiente e econômica.



Folha de especificações do transformador elétrico de grande potência GNEE

Principais parâmetros técnicos para transformador de potência imerso em óleo
Potência nominal (kVA)	Alta Tensão (kV)	Gama HVTap	Baixa Tensão (kV)	Símbolo de conexão	Impedância de curto-circuito	Sem-perda de carga (kW)	Na-perda de carga (kW)	Sem-carga atual(%)
6300	33 66 69 110 132 138 220	±8×1.25%	6.3 6.6 10.5 11 33 69	YNd11 YNyn0 outros	10-14	9.4	34	0.63
8000					10-14	11.2	40.4	0.63
10000					10-14	13.1	47.6	0.75
12500					10-14	15.4	56.5	0.53
16000					10-14	18.5	69.5	0.49
20000					10-14	21.8	84.2	0.49
25000					10-14	25.6	99.5	0.4
31500					10-14	30.4	120	0.4
40000					10-14	36.2	140.3	0.39
50000					10-14	42.6	174.3	0.39
63000					10-14	52	210	0.39
75000					10-14	60	238	0.49
90000					10-14	69	274	0.49
120000					10-14	85	328	0.46
150000					10-14	101	385	0.42
160000					10-14	105	404	0.42
180000					10-14	115	436	0.42
240000					10-14	144	539	0.4
