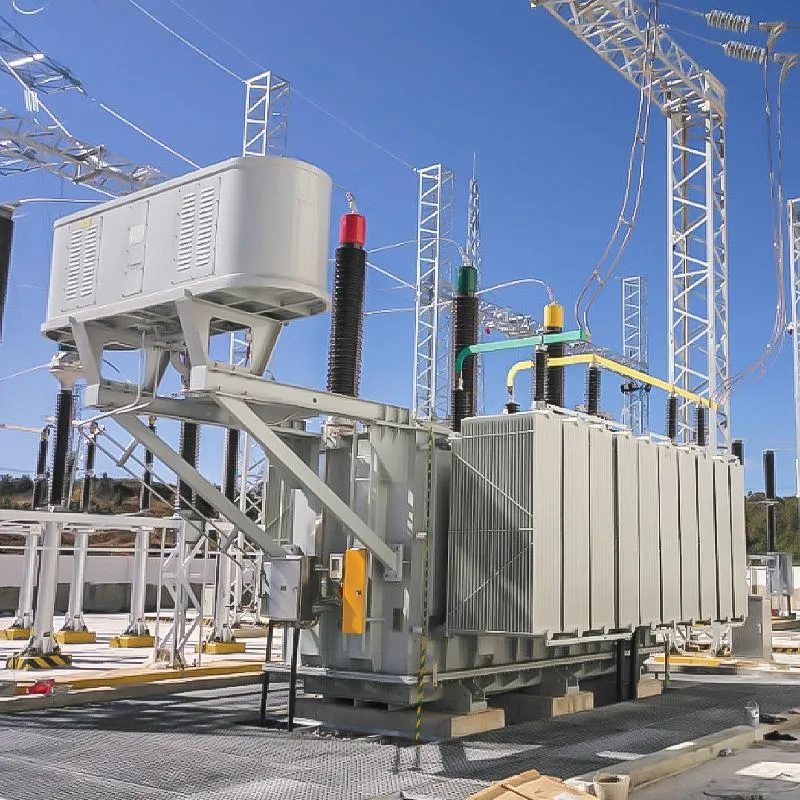

220 110 Transformador de tração ferroviária KV
Alta Tensão: 220±2*2,5% KV
Baixa Tensão: 27,5 kV
Tipo: Transformador cheio de óleo-
Tensão: 16.000 kVA - 90000kVA
Grupo de vetores: I,i0
Serviço: Serviço Personalizado
Natureza do Negócio: Fabricante
Tem dúvidas? Os representantes de vendas da GNEE estão disponíveis para chat ao vivo agora
Enviar e--e-mail:sales@gneeelectric.com
Telefone:+8615824687445
Henan GNEE Electric Co., Ltd. é um dos fabricantes e fornecedores mais confiáveis de transformador de tração ferroviária 220 110 kv na China. Se você vai comprar um transformador de tração ferroviária 220 110 kv personalizado feito na China, bem-vindo para obter uma cotação de nossa fábrica. Produtos de qualidade e preço razoável estão disponíveis.
220 110 introdução do produto transformador de tração ferroviária kV
- 1. Utilização do sistema de isolamento Nomex da DuPont, marca registrada: Anleide.
- 2.Tecnologia avançada de controle de temperatura-de sete níveis.
- 3. Alta capacidade de sobrecarga: Atende curvas de sobrecarga típicas, capazes de suportar sobrecarga sustentada de 30%.
- 4. Baixa descarga parcial: A descarga parcial de rotina é inferior a 40pC.
- 5. Capacidade de resistência a curtos-circuitos: atende às características operacionais de curtos-curtos-circuitos frequentes em ferrovias eletrificadas.
|
Transformador de tração monofásico-de 220kV |
|||||||
|
Capacidade nominal (kVA) |
Combinação de tensão e faixa de derivação |
Grupo de vetores |
Sem-perda de carga (kW) |
Perda de carga (kW) |
Sem-carga % atual |
Tensão de Impedância % |
|
|
Alta Tensão (kV) |
Baixa Tensão (kV) |
||||||
|
16000 |
220±2 x 2.5% |
27.5 |
I,i0 |
16 |
55 |
0.65 |
10.5 |
|
20000 |
220±2 x 2.5% |
27.5 |
I,i0 |
19 |
66 |
0.6 |
10.5 |
|
25000 |
220±2 x 2.5% |
27.5 |
I,i0 |
23 |
77 |
0.6 |
10.5 |
|
31500 |
220±2 x 2.5% |
27.5 |
I,i0 |
27 |
89 |
0.5 |
10.5 |
|
40000 |
220±2 x 2.5% |
27.5 |
I,i0 |
32 |
103 |
0.45 |
10.5 |
|
50000 |
220±2 x 2.5% |
27.5 |
I,i0 |
38 |
124 |
0.45 |
10.5 |
|
63000 |
220±2 x 2.5% |
27.5 |
I,i0 |
44 |
148 |
0.4 |
10.5 |
|
75000 |
220±2 x 2.5% |
27.5 |
I,i0 |
50 |
167 |
0.4 |
10.5 |
|
90000 |
220±2 x 2.5% |
27.5 |
I,i0 |
57 |
191 |
0.35 |
10.5 |
Com o rápido desenvolvimento das ferrovias de alta-velocidade, o nível de tensão dos transformadores de tração ferroviária continua a aumentar. A rede elétrica de 220kV tem uma grande capacidade, e os componentes harmônicos e de sequência-negativa gerados pelos transformadores de tração monofásicos-de 220kV têm um impacto mínimo na rede elétrica de 220kV. O sistema de fornecimento de energia de 220kV oferece maior estabilidade e confiabilidade, e o fornecimento-monofásico se alinha melhor com as características da eletrificação ferroviária. Caracteriza-se pela simplicidade na proteção, menor investimento inicial e capacidade de reduzir eficazmente os custos operacionais ferroviários. À medida que a economia e o sistema de energia da China continuam a evoluir, o fornecimento de tração-monofásica de 220kV é uma tendência inevitável. A configuração de conexão para transformadores de tração-monofásicos está na forma I-I. Dependendo da capacidade ou dos requisitos do usuário, as conexões internas podem ser em série ou paralelas.
perfil de companhia
GNEE TRANSFORMER possui forte capacidade de produção e uma equipe de marketing eficiente.
Nossos produtos de transformadores incluem transformadores de ultra-alta tensão de 500kV, 400kV, 330kV, 220kV e 110kV, vários transformadores-do tipo seco/transformadores imersos em óleo/transformadores de liga amorfa de 35kV e abaixo, novos transformadores de energia e subestações pré-fabricadas,
Séries de exportação: transformador-monofásico, transformador-trifásico, transformador cilíndrico, transformador de isolamento, transformador de controle, regulador de tensão e outros produtos, e diversas especificações de transformadores especiais, como transformadores de aterramento, bobinas de supressão de arco, transformadores Bitcoin, cabines pré-fabricadas, reatores, transformadores de fornos elétricos, transformadores retificadores, transformadores de mineração, transformadores marítimos, etc.
GNEE TRANSFORMER passou sucessivamente pela certificação do sistema ISO9001, ISO14001, ISO45001, SA8000. Ao mesmo tempo, transformadores de distribuição de nível de 10kV e 35KV e subestações tipo caixa obtiveram certificação IEC da Comissão Eletrotécnica internacional, certificação UL dos EUA, certificação TUV alemã, certificação CE da UE, certificação KEMA holandesa e certificação GOST. Nossas vendas de produtos cobrem o mercado global, incluindo 72 países e regiões como Estados Unidos, Europa, Canadá, México, etc.

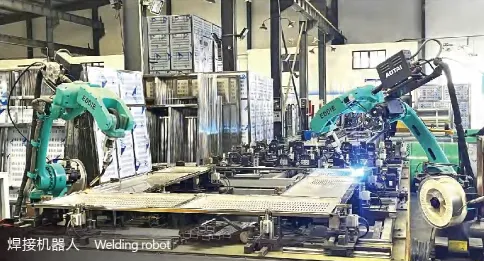

exposição do equipamento da oficina do transformador
