Transformador de distribuição tipo seco 1000KVA

1000 kVA 2,4-34,5kV 480/277V 400/230V 380/220V Transformador tipo seco

Especificações Técnicas
Potência nominal	1000kVA
Classificação da Tensão Primária	2,4-34,5 kV
Tensão Secundária	480/277V 400/230V 380/220V Personalizado
Freqüência	50/60Hz
Grupo de vetores	Dyn11,Yyn0,Dyn5
Material de enrolamento	Alumínio/Cobre
Eficiência	Como IEEE, Doe 2016, CAS Std ou Personalizado
Tensão de Impedância	Nominal 2% ou Personalizado 1,1-5,75%
Altitude	Menor ou igual a 1.000m ou Personalizado
Material do gabinete	Aço Inoxidável 304
Peso total	5550kg
Dimensões do contorno (C×L×A) pol.	2000×1680×2450(milímetro)



1000 KVA 34,5 KV 800 V moldaram tipo seco transformador de resina

Item	Dados
Aplicação	fotovoltaico
Tipo	óleo mineral isolante, conforme norma IEC 60296
Método de resfriamento	ONAN
Instalação	Exterior / Interior
Tensão nominal primária	34,5 KV (disponível 13,2 KV, 13,8 KV, 15 KV, 11 KV..)
Tensão nominal secundária	800 V
Freqüência	60Hz
grupo de conexão	Dyn11 Yn11 (enrolamento duplo secundário)
Perdas	Reduzido
Máx. perdas em vazio (sem carga)	BK36B036
Perdas máximas em carga	BK36B036
Trocador de toque	± 2 x 2,5%, manual
impedância-de curto-circuito	0.06
aula	A
Corrosão	C 4
Tela eletrostática entre MT/BT	Sim, conecte ao terra
DV/DT	500 V/us
Conexão lateral MT	por terminais de encaixe-angulares
Conexão lateral BT	através de terminais em placa de cobre
Proteções de conexão lado MT	tampa de gaveta metálica para exterior IP55 (opcional)
Proteções de conexão lado BT	Gaveta de cobertura externa metálica IP55 com prensa-cabos para entrada de cabo BT (opcional)
Coleta e filtro de óleo de Cuba	opcional
rodas	sim
alças de elevação	sim
arranjo de enchimento óleo e drenagem	sim
comunicação e controle	Sinais de saída digital DGPT2
garantia do produto	Maior ou igual a 2 anos



Tabela de parâmetros para 1000 kVA11 kV/415 VTransformador tipo seco de cobre trifásico

Tipo de transformador	Tipo seco
Capacidade nominal de energia	1000kVA
Tensão nominal	11 kV/415 V
Freqüência	50Hz
Fase	Três
Método de resfriamento	AN/N
Material de enrolamento	Cobre
Aumento de temperatura nominal	85 graus
Temperatura ambiente	40 graus
Impedância	5 %
Eficiência	98 %
Nível de isolamento	LI 75 CA / 28 kV BIL
Dimensões	Comprimento: 2.450 mm Largura: 1.300 mm Altura: 2.050 mm
Peso	4.000kg
amplificadores de transformador de 1000kva	1391A

Observação:

Método de resfriamento AN/N significa resfriamento "Air Natural / Air Natural".

LI 75 AC / 28 kV BIL refere-se ao nível de isolamento no enrolamento de Baixa Tensão (BT) e no enrolamento de Alta Tensão (HV), respectivamente.

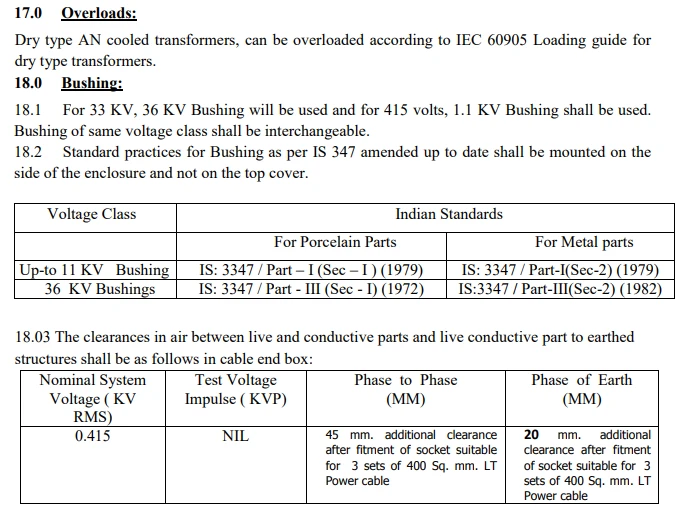

ESPECIFICAÇÕES TÉCNICAS DE TRANSFORMADORES EXTERIORES/INTERNOS DE 1000 KVA, 33/0,415 KV TIPO SECO (apenas para compras não departamentais para habitação)



Esta especificação cobre projeto, fabricação, teste e fornecimento de transformadores de distribuição do tipo seco de resina fundida de 1000 KVA, 33/0,415 KV, conforme detalhes fornecidos.
