Papel - fio de ímã isolado, também conhecido como fio -, papel, papel - fio de ímã isolado, papel - coberto de enrolamento é um tipo de fio eletromagnético amplamente utilizado em aplicações elétricas.
Núcleo condutor: alumínio / cobre
Tipos de papel de isolamento: papel nomex / papel kraft
Formulários: redonda / plana (retangular)
Nome:Fio de enrolamento de papel de isolamento
Dimensão:
- Fio plano de cobre: A: 0,90-5,60mm b: 2,00-16,00 mm
- Fio retangular de alumínio: espessura (A): 1,0 ~ 8,0 mm; Largura (b): 3,0 ~ 25,0 mm
Tipo de papel de isolamento:Papel elétrico kraft / papel nomex / hpi - verde / mark papel etc.
Espessura de isolamento:Solteiro, duplo ou de acordo com o seu requisito
Padrão:IEC, NEMA, GB, JIS
Embalagem:30kg ~ 150kg poly - bobo de madeira, pode personalizar os fios da embalagem dos fios
Aplicativo:Óleo - enrolamentos de transformadores imersos; subestação média e grande
O papel - fios planos isolados são fabricados como condutor individual ou como Multi - condutor (gêmeo ou triplo). A especificação técnica deve estar de acordo com o IEC60317-27, GB/T7673
Material
O material do condutor é usado de acordo com GB/T5584 ou DIN EN 13601. Cu - ETP ou Cu - de são usados predominantemente e se solicitados, podem ser entregues com o aumento da força.
O condutor pode ser de cobre retangular ou de esmalte de cobre ou alumínio retangular nua ou alumínio
| CPR1 | Rp0.2 menor ou igual a 180N/mm2 | tolerância 0 +20% |
| Cpr2 | 180 | tolerância 0 +20% |
|
| CPR3 | 220 | tolerância 0 +20% |
|
Papel isolado
Podemos fabricar com basicamente qualquer tipo de papel isolado disponível, como: papel de celulose, papel composto, papel com revestimento adesivo. Papel kraft

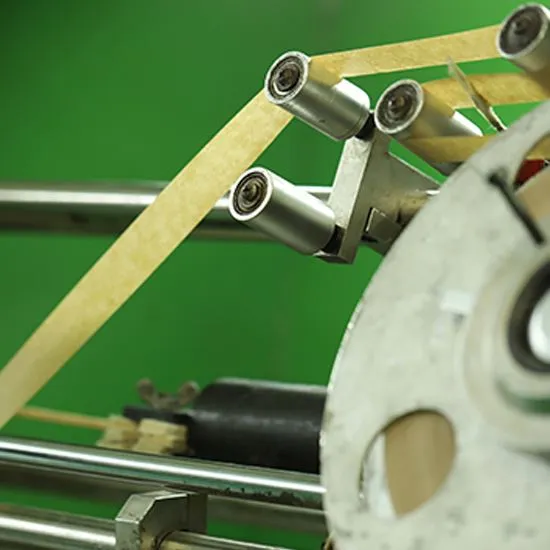

Método de embalagem
Para atender às diferentes demandas de clientes e aplicativos, podemos usar diferentes
Métodos de embalagem de acordo com a construção da camada de isolamento em papel.
Método 1: Butt - embrulho de ferida
Método 2: embalagem sobreposta
Método 3: embalagem interligada
| Número de fio | Especificação/mm | Camada isolada interna | Condutor externo camada isolada |
| 1 | Largura 4,00 ~ 18,50 | 3 × 4 camadas | |
| Espessura 1,00 ~ 10,00 | |||
| 2 | Largura 4.00-18.50 | 4 camadas | 3 × 4 camadas |
| Espessura 1,00-4,00 | |||
| 3 | Largura 4,00 ~ 18,50 | 4 camadas | 3 × 4 camadas |
Vantagens do fio de enrolamento de papel de isolamento
Papel isolante:O isolamento fornecido por um papel alto - grau, que oferece excelentes propriedades dielétricas. Isso garante proteção eficaz contra a condutividade elétrica e minimiza o risco de curtos circuitos.
Estabilidade térmica:O isolamento de papel fornece uma boa estabilidade térmica, tornando o papel - fios cobertos adequados para aplicações onde as variações de temperatura são uma preocupação. Esse recurso contribui para a confiabilidade e a longevidade do fio.
Flexibilidade:A construção robusta e certa flexibilidade são vantajosas durante os processos de instalação e quando o fio é submetido a flexão ou enrolamento dentro de componentes elétricos.
Eficiência de enrolamento:A superfície lisa do isolamento de papel facilita o enrolamento eficiente durante o processo de fabricação. Isso resulta em bobinas com camadas uniformes, otimizando o desempenho de componentes eletromagnéticos, como transformadores e indutores.
