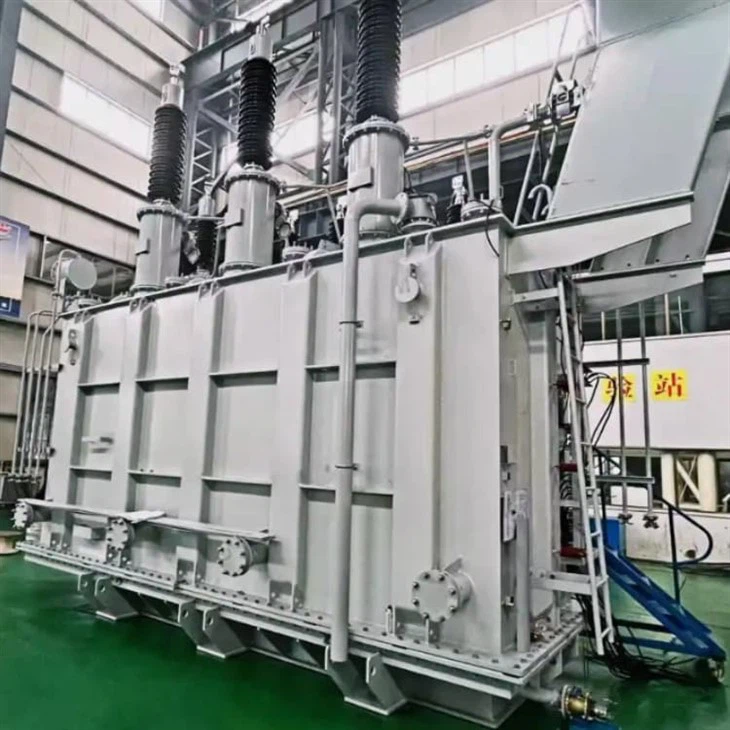

220kV 31500kVA Oil Immersed Power Transformer

220kV 31500kVA Oil Immersed Power Transformer2 (1)

220kV 31500kVA Oil Immersed Power Transformer2 (2)

220kV 31500kVA Oil Immersed Power Transformer2 (3)

220KV 31500KVA IMERSERED POWER TRAFORMER

Name: China barata 220KV 31500KVA Oil imerso Factors Fabricantes de Fabricantes de Transformadores de Energia
Brand: GNEE
SKU: 275633948

Tipo: imerso a óleo
Fase: Três Fase
Capacidade nominal: 31500kva -420000 kva
Grupo vetorial: yna {{0}} d11, ynyn0d11, ynd11
Alta tensão: 220kv -242 kv
Baixa tensão: 6.3kv -38.5 kv
Natureza dos negócios: fabricante
‌ Certificação: ‌ ISO 9001, SGS (conformidade ambiental e de segurança)
‌Vantages: ‌ Alta eficiência e economia de energia, baixo ruído, design totalmente selado à prova de vazamentos . A estrutura do transformador cheia de óleo de 220kv garante operação estável a longo prazo .

Enviar inquérito

Converse agora

Tem perguntas? Os representantes de vendas gnee estão disponíveis para bate -papo ao vivo agora

Enviar e-mail:sales@gneeelectric.com

Tel:+8615824687445

Introdução ao produto do transformador de energia imerso de óleo de 220kv

O transformador de energia imerso de 220kV é um dispositivo de transmissão de energia de alta tensão de alta tensão . utilizando folhas avançadas de aço de silício e tecnologia de isolamento de óleo mineral, reduz as perdas em 20%, tornando-o ideal para grades de energia, sites industriais e projetos de energia renovável .} moisture ingress, extending service life to 30+ years. Built-in smart monitoring interfaces enable real-time tracking of oil temperature and load data. The modular construction of this 220kV oil filled transformer simplifies maintenance, meeting customer demands for reliability, energy efficiency, and intelligent operation.

Vantagens principais do transformador imerso de petróleo

‌Alta eficiência e economia de energia:‌ Perda de não carga menor ou igual a 55kW, perda de carga menor ou igual a 250kW (220kV Padrão do transformador de energia imerso) .

‌Segurança e confiabilidade:‌ Passa testes extremos (raio, curto-circuito); taxa de falha<0.5% (220kV Oil Immersed Transformer).

‌Design ecológico:‌ Óleo isolante biodegradável, nível de ruído menor ou igual a 65dB (certificação ambiental do transformador cheia de óleo de 220kV) .

‌Compatibilidade inteligente:‌ suporta IoT Monitoramento remoto e integração do sistema SCADA .

‌Serviço de personalização:‌ Razões de tensão e capacidade ajustável sob demanda; O tempo de entrega reduzido em 30%.

Contate agora

Parâmetro de produtos

S 20-220 KV 31500KVA -420000 KVA Três fases de enrolamento duplo não excitação Tensão de regulamentação do transformador de energia
Capacidade nominal (KVA)	Combinação de tensão e faixa de tapping		Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Impedância (%)
Capacidade nominal (KVA)	HV (KV)	LV (KV)	Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Impedância (%)
31500	220±2x2.5% 242±2x2.5%	6.3 6.6 10.5	Ynd11	18	115	0.56	12-14
40000				21	134	0.56
50000				25	161	0.52
63000				30	188	0.52
75000		10.5 13.8		34	213	0.48
90000				40	246	0.44
120000				49	304	0.44
150000		10.5 13.8 15.75 18 20		58	360	0.4
160000				60	378	0.39
180000				66	413	0.36
240000				83	484	0.33
300000		15.75 18 20		98	577	0.3
360000				112	662	0.3
370000				114	675	0.3
400000				122	716	0.28
420000				125	742	0.28
Observação: 1. transformadores com uma capacidade nominal menor que 31500kva e outras combinações de tensão também podem ser fornecidas de acordo com os requisitos . 2. transformador com baixa tensão de 35kV também pode ser fornecido de acordo com os requisitos . 3. A estrutura não tocante é preferida e as torneiras podem ser definidas se necessário . 4. Quando a taxa média anual de carga do transformador está entre 45% e 50%, a maior eficiência da operação pode ser obtida por causa do valor de perda na tabela .

Contate agora

SS 22-220 KV 31500KVA -300000 KVA Três Fase Três Vento Não Excitação Tensão de Regulação do Transformador de Power
Capacidade nominal (KVA)	Combinação de tensão e faixa de tapping			Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Impedância (%)
Capacidade nominal (KVA)	HV (KV)	MV (KV)	LV (KV)	Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Intensificar	Desça
31500	220±x2.5% 230±2x2.5% 242±2x2.5%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	Ynyn 0 d11	18	138	0.48	Hv-mv 22-24 Hv-lv 12-14 MV-LV 7-9	Hv-mv 12-14 MV-LV 22-24 MV-LV 7-9
40000					21	165	0.42
50000					24	194	0.36
63000					29	231	0.38
90000			10.5 13.8 21 36 36 37 38.5		37	300	0.33
120000			10.5 13.8 21 36 36 37 38.5		46	369	0.33
150000			10.5 13.8 15.75 21 36 37 38.5		55	438	0.28
180000					62	500	0.28
240000					72	616	0.22
300000					91	726	0.2
Observação: 1. A distribuição de capacidade da carga na tabela é (100/10/10)%; A distribuição de capacidade da estrutura de impulso pode ser (100/50 / 100)%; A alocação de capacidade da estrutura de buck pode ser (100/10/50)% ou (100/50 /100)% 2. Transformadores com capacidade nominal menor que 31500kV, A e outras combinações de tensão também podem ser fornecidas de acordo com os requisitos, 3. O transformador com baixa tensão de 35kV também pode ser fornecido; 4. A estrutura não tocante é preferida e as torneiras podem ser definidas, se necessário; 5. Quando a taxa média anual de carga do transformador é de cerca de 45%, a maior eficiência da operação pode ser obtida usando o valor de perda na tabela .

Contate agora

SSZ 20-220 KV 31500KVA -240000 KVA Três Fase Três Verro do Transformador OLTC de Power
Capacidade nominal (KVA)	Combinação de tensão e faixa de tapping			Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Alocação de capacidade (%)	Impedância (%)
	HV (KV)	MV (KV)	LV (KV)
31500	220±8x1.25% 230±8x1.25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	Ynyn 0 d11	23	138	0.63	100/100/100 100/50/100 100/100/50	Hv-mv 12-14 Hv-lv 22-24 MV-LV 7-9
40000					27	165	0.60
50000					31	194	0.60
63000					36	231	0.55
90000			10.5 21 36 37 38.5		47	300	0.44
120000					60	369	0.44
150000					70	438	0.39
180000					81	538	0.39
240000					100	667	0.35
Observação: 1. Os dados listados na tabela são aplicáveis aos produtos de estrutura de redução e os produtos de estrutura de avanço também podem ser fornecidos conforme necessário; 2. Um transformador com 35kv de baixa tensão também pode ser fornecido de acordo com os requisitos; 3. Quando a taxa de carga anual do transformador está entre 45% e 50%, a maior eficiência de operação pode ser obtida usando o valor de perda na tabela .

Contate agora

S 11-220 KV 3150KVA -240000 KVA Volagem trifásica de tensão não excitação
Capacidade nominal (KVA)	Combinação de tensão e faixa de tapping			Grupo vetorial	Combinação intensificada			Combinação de descer			Impedância (%)
Capacidade nominal (KVA)	HV (KV)	MV (KV)	LV (KV)	Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Intensificar	Desça
31500	220±2x2.5% 230±2x2.5% 242±2x2.5%	115 121	6.6 10.5 21 36 37 38.5	Yna 0 d11	20	111	0.45	17	94	0.4	Hv-mv 12-14 Hv-lv 8-12 MV-LV 14-18	Hv-mv 8-10 Hv-lv 28-34 MV-LV 18-24
40000					23	136	0.45	20	114	0.4
50000					27	161	0.4	24	136	0.34
63000					32	190	0.4	28	162	0.34
90000					40	262	0.34	36	222	0.28
120000			10.5 13.8 15.75 18 21 36 37 38.5		49	323	0.34	44	273	0.28
150000					58	384	0.28	52	324	0.26
180000					67	439	0.28	60	367	0.26
240000					79	545	0.16	71	478	0.2
Observação: 1. A alocação de capacidade da estrutura de intensificação é (100/50 / 100) 9%, e a da estrutura do desvio é (100/10/50)%, 2. A impedância de curto -circuito na tabela é 100% da capacidade nominal; 3. transformador com baixa tensão de 35kV também pode ser fornecido mediante solicitação, 4. A estrutura não tocante é preferida e as torneiras podem ser definidas, se necessário; 5. Quando a taxa de carga anual do transformador é de cerca de 40%, a maior eficiência da operação pode ser obtida usando o valor da perda em A tabela .

Contate agora

SSZ 20-220 KV 31500KVA -300000 KVA Três fase três enrolamento Não excitação Tensão de regulação do transformador de energia
Capacidade nominal (KVA)	Combinação de tensão e faixa de tapping			Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Impedância (%)
Capacidade nominal (KVA)	HV (KV)	MV (KV)	LV (KV)	Grupo vetorial	Sem perda de carga (KW)	Perda de carga (KW)	Sem corrente de carga (%)	Intensificar	Desça
31500	220±2x2.5% 230±2x2.5% 242±2x2.5%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	Ynyn 0 d11	21	138	0.56	Hv-mv 22-24 Hv-lv 12-14 MV-LV 7-9	Hv-mv 12-14 MV-LV 22-24 MV-LV 7-9
40000					25	165	0.5
50000					29	194	0.44
63000					34	231	0.44
90000			10.5 13.8 21 36 37 38.5		44	300	0.39
120000			10.5 13.8 21 36 37 38.5		55	369	0.39
150000			10.5 13.8 15.75 21 36 37 38.5		65	438	0.33
180000					73	500	0.33
240000					91	616	0.28
300000					108	726	0.24
Observação: 1. A distribuição de capacidade da carga na tabela é (100/100/100)%; A distribuição de capacidade da estrutura de passo para cima pode ser (100/50/100)%; A distribuição de capacidade da estrutura do desvio pode ser (100/100/50)%, ou (100/50/100) . 2. transformadores com capacidade nominal menor que 31500kva e outras combinações de tensão também podem ser fornecidas como regulamentadas . 3. transformadores com baixa tensão de 35kV também podem ser fornecidos . 4. A estrutura não-TAP é preferida, LF exigido por operação, o toque pode ser definido . 5. Quando a taxa média de carga do transformador é de cerca de 45%, a eficiência operacional máxima pode ser obtida usando o valor da perda Na tabela .

Contate agora

Guia de instalação do transformador de energia imerso de óleo de 220kv

‌Verificação da fundação:‌ Tolerância ao nível menor ou igual a 3mm/m² .

‌Levantamento e posicionamento:‌ Use grampos especializados para proteger as buchas do transformador imerso de óleo de 220kv .

‌Manipulação de petróleo:‌ Secagem a vácuo antes do enchimento de óleo (ponto de orvalho menor ou igual a -40 grau) .

‌Teste elétrico:‌ Inclui testes de resistência ao enrolamento, proporção e resistência de isolamento (padrão de teste de transformador cheio de óleo de 220kv) .

‌Comissionamento:‌ 24- Monitoramento de operação sem carga (aumento de temperatura e nível de óleo) .

220kV 31500kVA Oil Immersed Power Transformer

Contate agora

Por que nos escolher?

Grupo Gnee:

Especialista de integração da cadeia de suprimentos de transformadores globais (2008 - presente)

Founded in 2008, GNEE Group has undergone fifteen years of deep industry cultivation, successfully transforming from a regional trader to a global supply chain management expert. As a pioneer in the integration of the steel industry chain, the group has established a full-cycle value system that spans raw material procurement, production coordination, logistics optimization, and terminal services, setting an innovative operational benchmark in the global transformer distribution Setor . Na era da indústria 4 . 0, o GNEE Group está se acelerando em direção ao seu objetivo de se tornar um valor global da indústria de integradores de transformadores por meio de reestruturação digital e construção da cadeia de suprimentos verde.

220kV 31500kVA Oil Immersed Power Transformer

Certificado de certificação SGS

220kV 31500kVA Oil Immersed Power Transformer

Nossa fábrica

220kV 31500kVA Oil Immersed Power Transformer

Perguntas frequentes

P: Por que o design cheio de óleo é crítico para transformadores de distribuição?

R: Os transformadores de distribuição cheios de óleo usam óleo para resfriar os enrolamentos com eficiência, impedindo o superaquecimento . Isso garante que a saída de energia estável sob cargas pesadas, minimizando as necessidades de manutenção .

P: O que faz com que o óleo imerso imerso seja eficiente em termos de energia?

R: Nosso transformador de tipo imerso de óleo combina núcleos de aço de silício de alta qualidade com enrolamentos otimizados, reduzindo as perdas sem carga e carga em até 30%., isso reduz os custos operacionais ao longo do tempo .

P: Como um transformador imerso de petróleo trifásico beneficia projetos industriais?

R: O transformador imerso de óleo trifásico suporta distribuição de energia equilibrada para equipamentos em larga escala, garantindo desempenho consistente em fábricas ou subestações de energia .

P: Qual é a diferença entre um "transformador imerso" e um transformador padrão do tipo seco?

R: Um transformador imerso usa óleo para isolamento e resfriamento, tornando-o mais seguro para aplicações de alta tensão . tipos secos carecem de óleo, mas pode exigir resfriamento forçado, tornando-os menos eficientes em condições adversas .
